本章对于InnoDB的文件空间管理进行整理，会从不同类型的表空间开始展开，然后从文件存储的各个单元（页、区、段、表空间）进行阐述，然后谈谈关于这些文件管理的一些配置。
整理定义

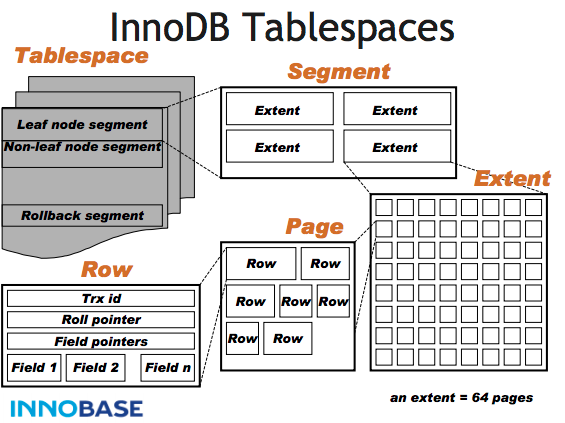

首先我们看看 Tablespace，Segment， Extend， Page的关系图
复述展开
Tablespace 表空间
关于表空间，可以在【InnoDB Tablespace】中回顾。下面引用之前文章中的部分定义：
定义
表空间是InnoDB存储系统的逻辑单位，它包含了用于存储表数据、索引、元数据等的数据文件。在物理层面，表空间可以是一个或多个文件，这些文件可以分布在文件系统的不同位置。
分类
InnoDB的表空间可以分为以下几类：
- 系统表空间：这是InnoDB初始化时创建的表空间，通常包含在名为
ibdata1的文件中。系统表空间不仅存储了系统表的数据和索引，还包括了撤销日志（undo logs）、数据字典、双写缓冲区（doublewrite buffer）和插入缓冲区（insert buffer）等。
- 文件每表表空间：从MySQL 5.6.6版本开始，InnoDB默认为每个表创建独立的表空间文件，这些文件的扩展名通常是
.ibd。这种方式使得每个表的数据和索引被隔离在单独的文件中，便于管理和优化。
- 通用表空间：这是MySQL 5.7版本引入的特性，允许用户创建共享的表空间，多个表可以共享同一个表空间文件。这种方式提供了更灵活的数据管理选项。
- 临时表空间：用于存储临时表的数据和索引。这些临时表主要用于查询处理过程中的排序和哈希操作。
- 撤销表空间：用于存储撤销日志的表空间。在MySQL 5.7及更高版本中，可以配置多个撤销表空间，以提高并发事务的性能。
您在配置文件中使用
innodb_data_file_path 配置选项定义的数据文件组成了 InnoDB 系统表空间。这些文件在逻辑上串联起来形成系统表空间。这里没有使用条带化技术。您无法定义表在系统表空间内的具体分配位置。在新创建的系统表空间中，InnoDB 从第一个数据文件开始分配空间。
为了避免将所有表和索引存储在系统表空间内带来的问题，您可以启用 innodb_file_per_table 配置选项（默认情况下启用），该选项将每个新创建的表存储在一个单独的表空间文件中（扩展名为 .ibd）。对于以这种方式存储的表，在磁盘文件中的碎片更少，当表被截断时，空间会被返回给操作系统，而不是仍然被 InnoDB 在系统表空间内保留。【关于文件每表表空间，可以参考之前的文章】
您还可以将表存储在通用表空间中。通用表空间是使用 CREATE TABLESPACE 语法创建的共享表空间。它们可以在 MySQL 数据目录之外创建，能够容纳多个表，并支持所有行格式的表。【关于通用表空间，可以参考】
Page 页
一种表示 InnoDB 在任意时刻在磁盘（数据文件）和内存（缓冲池）之间传输多少数据的单位。 一页可以包含一行或多行，具体取决于每行中的数据量。 如果一行不能完全放入一页，InnoDB 会设置额外的指针式数据结构，以便有关该行的信息可以存储在一页中。
在每个页面中容纳更多数据的一种方法是使用压缩行格式。 对于使用 BLOB 或大型文本字段的表，紧凑行格式允许将这些大型列与行的其余部分分开存储，从而减少不引用这些列的查询的 I/O 开销和内存使用量。
当 InnoDB 批量读取或写入一组页面以增加 I/O 吞吐量时，它一次读取或写入一个范围。
MySQL实例中的所有InnoDB磁盘数据结构共享相同的页面大小。
What is Page (MySQL :: MySQL 8.0 Reference Manual :: MySQL Glossary)A unit representing how much dataInnoDBtransfers at any one time between disk (the data files) and memory (the buffer pool). A page can contain one or more rows, depending on how much data is in each row. If a row does not fit entirely into a single page,InnoDBsets up additional pointer-style data structures so that the information about the row can be stored in one page.One way to fit more data in each page is to use compressed row format. For tables that use BLOBs or large text fields, compact row format allows those large columns to be stored separately from the rest of the row, reducing I/O overhead and memory usage for queries that do not reference those columns.WhenInnoDBreads or writes sets of pages as a batch to increase I/O throughput, it reads or writes an extent at a time.All theInnoDBdisk data structures within a MySQL instance share the same page size.
Extent 区
Tablespace 中的一组 Page。 对于 16KB 的默认页面大小，一个 Extent 包含 64 个Page。
InnoDB 页面大小 | Extent 大小 | Page数量/Extend |
4KB | 1MB | 256 |
8KB | 1MB | 128 |
16KB（默认大小） | 1MB | 64 |
32KB (自 MySQL 5.7.6 起) | 2MB | 64 |
64KB (自 MySQL 5.7.6 起) | 4MB | 64 |
在 MySQL 5.6 中，InnoDB 实例的页面大小可以是 4KB、8KB 或 16KB，由
innodb_page_size 配置选项控制。 对于 4KB、8KB 和 16KB 页面大小，Extent大小始终为 1MB（或 1048576 字节）。MySQL 5.7.6 中添加了对 32KB 和 64KB InnoDB 页大小的支持。 对于 32KB 页面大小，Extent大小为 2MB。 对于 64KB 页面大小，扩展区大小为 4MB。
InnoDB 功能（例如段、预读请求和双写缓冲区）使用一次读取、写入、分配或释放数据的 I/O 操作。
What is Extend (MySQL :: MySQL 8.0 Reference Manual :: MySQL Glossary)A group of pages within a tablespace. For the default page size of 16KB, an extent contains 64 pages. In MySQL 5.6, the page size for anInnoDBinstance can be 4KB, 8KB, or 16KB, controlled by theinnodb_page_sizeconfiguration option. For 4KB, 8KB, and 16KB pages sizes, the extent size is always 1MB (or 1048576 bytes).Support for 32KB and 64KBInnoDBpage sizes was added in MySQL 5.7.6. For a 32KB page size, the extent size is 2MB. For a 64KB page size, the extent size is 4MB.InnoDBfeatures such as segments, read-ahead requests and the doublewrite buffer use I/O operations that read, write, allocate, or free data one extent at a time.
Segment 段
InnoDB 表空间内的分区。 如果表空间类似于目录，那么 segment 就类似于该目录中的文件。 segment可以增长，也可以创建新segment。
例如，在 file-per-table tablespace 中，表数据位于一个segment中，每个关联索引位于其自己的segment中。 系统表空间包含许多不同的段，因为它可以容纳许多表及其关联的索引。 在 MySQL 8.0 之前，系统表空间还包含一个或多个用于撤消日志的回滚段。
注意，这里的回滚段（rollback segment 与 这里说的 segment 不同）
The storage area containing the undo logs. Rollback segments have traditionally resided in the system tablespace. As of MySQL 5.6, rollback segments can reside in undo tablespaces. As of MySQL 5.7, rollback segments are also allocated to the global temporary tablespace.
随着数据的插入和删除，segment会增长和缩小。 当一个segment需要更多空间时，它一次扩展一个 extend（1MB）。 类似地，当不再需要某个范围内的所有数据时，段会释放该 extend 的空间。
What is Segment （MySQL :: MySQL 8.0 Reference Manual :: MySQL Glossary）A division within anInnoDBtablespace. If a tablespace is analogous to a directory, the segments are analogous to files within that directory. A segment can grow. New segments can be created.For example, within a file-per-table tablespace, table data is in one segment and each associated index is in its own segment. The system tablespace contains many different segments, because it can hold many tables and their associated indexes. Prior to MySQL 8.0, the system tablespace also includes one or more rollback segments used for undo logs.Segments grow and shrink as data is inserted and deleted. When a segment needs more room, it is extended by one extent (1 megabyte) at a time. Similarly, a segment releases one extent's worth of space when all the data in that extent is no longer needed.
Row 行与页的关系
对于 4KB、8KB、16KB 和 32KB innodb_page_size 设置，最大行长度略小于数据库页大小的一半。 例如，对于默认的 16KB InnoDB 页面大小，最大行长度略小于 8KB。 对于 innodb_page_size = 64KB 的设置，最大行长度略小于 16KB。
如果某行不超过最大行长度，则所有行都存储在本地页面内。 如果某行超过最大行长度，则会选择可变长度列进行外部页外存储，直到该行符合最大行长度限制。 可变长度列的外部页外存储因行格式而异：
- 紧凑和冗余行格式【COMPACT and REDUNDANT Row Formats】
当选择可变长度列用于外部页外存储时，InnoDB 将前 768 个字节存储在本地行中，其余部分存储在外部溢出页中。 每个这样的列都有自己的溢出页面列表。 768 字节前缀附带一个 20 字节值，该值存储列的真实长度并指向存储其余值的溢出列表。 请参见第 15.10 节“InnoDB 行格式”。
- 动态和压缩行格式【DYNAMIC and COMPRESSED Row Formats】
当选择可变长度列用于外部页外存储时，InnoDB 将 20 字节指针本地存储在行中，其余部分存储在外部溢出页中。
LONGBLOB 和 LONGTEXT 列必须小于 4GB，并且总行长度（包括 BLOB 和 TEXT 列）必须小于 4GB。这里可以联动下 InnoDB中的限制：
理解体会
本章对于InnoDB的文件空间管理进行整理回顾。对于表空间、段、区、页、行进行了展开介绍，也回顾了之前学习的一些内容，并且整体对上述文件单元进行了概括。
从这篇文章中，可以了解各个单元的组成以及相互之间的关系，还有各部分大小的换算等等。
