Day65【概念解析】InnoDB Doublewrite Buffer

type

status

date

slug

summary

整理定义

中文名称：双写缓冲区

英文名称：Doublewrite Buffer

双写缓冲区（Doublewrite Buffer）是一个存储区域，InnoDB 在将页面写入 InnoDB 数据文件中的正确位置之前先将页面写入从缓冲池刷新的位置。如果在页面写入过程中存在操作系统、存储子系统或意外的 mysqld 进程退出，InnoDB 可以在崩溃恢复期间从双写缓冲区中找到页面的良好副本。

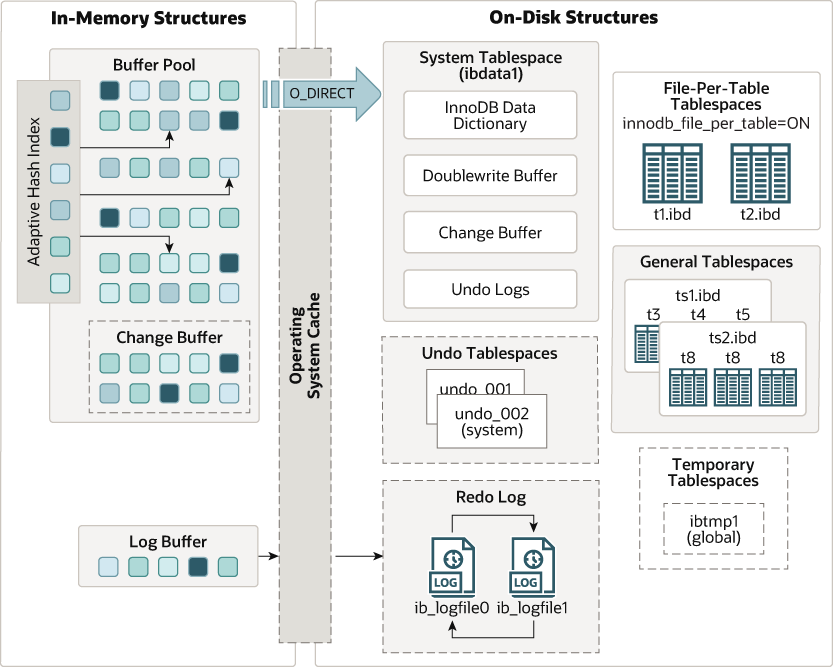

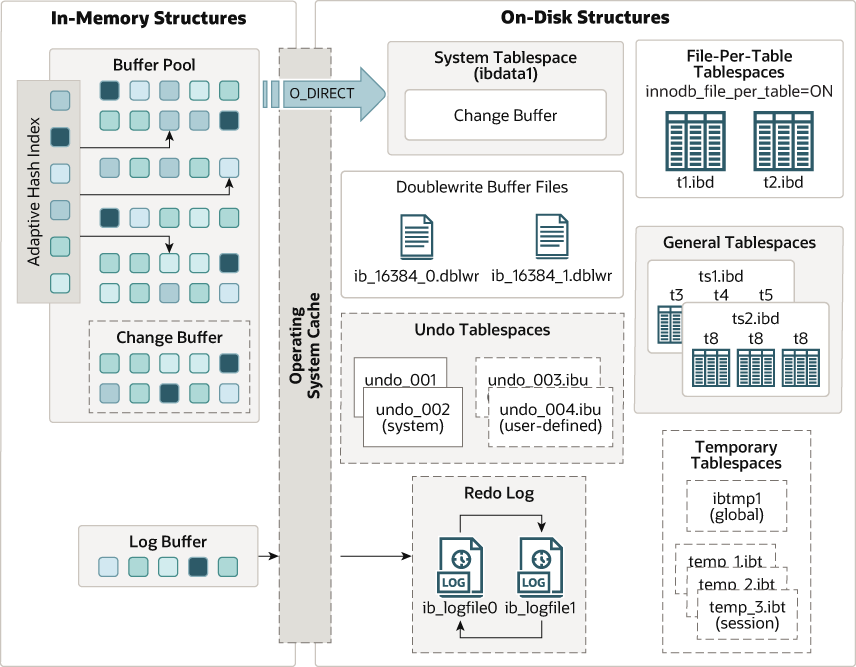

在 MySQL 8.0.20之前，双写缓冲存储区域位于InnoDB系统表空间中。从MySQL 8.0.20开始，双写缓冲区存储区域位于双写缓冲文件（Doublewrite Buffer Files）中。

doublewrite buffer配置提供以下参数：

`innodb_doublewrite`

innodb_doublewrite参数控制是否启用doublewrite buffer。多数场景下默认是启用的。为了禁用doublewrite buffer，设置innodb_doublewrite=0或者启动MySQL服务时加-skip-innodb-doublewrite选项。例如在性能压测的场景下，如果您更关注性能而不是数据可靠性，您可以禁用doublewrite buffer。如果doublewrite buffer位于支持原子写的Fusion-io设备上，则自动禁用doublewrite buffer，并使用Fusion-io原子写来执行数据文件写。但是，要注意innodb_doublewrite设置是全局的。当doublewrite buffer被禁用时，它对不在Fusion-io硬件上的数据文件也禁用。该功能仅在Fusion-io硬件上支持，在Linux中仅支持Fusion-io NVMFS。为了充分利用这个功能，建议将innodb_flush_method=O_DIRECT

`innodb_doublewrite_dir`

innodb_doublewrite_dir（8.0.20引入）定义了InnoDB创建双写文件的目录。如果目录没有指定，双写文件创建在innodb_data_home_dir目录下，没有指定默认在数据目录下。哈希符'#'会自动创建在指定目录名前缀，避免与shema名冲突。然而，如果使用了'.', '#'. 或者'/'指定了目录前缀，则不在目录名前缀没有哈希符'#'。理想情况下，双写目录应该放在最快的存储上。

`innodb_doublewrite_files`

innodb_doublewrite_files参数定义了双写文件的数量。默认情况下，每个缓冲池实例都会创建2个双写文件：一个刷新列表双写文件和一个LRU列表双写文件。刷新列表双写文件用于从缓冲池刷新列表中刷新页。刷新列表双写文件默认大小是InnoDB page size * doublewrite page bytes. LRU列表双写文件是用于刷新从缓冲池LRU列表的页。它也包括单个页刷新的槽。LRU列表双写文件默认大小为InnoDB page size * (doublewrite pages + (512 / the number of buffer pool instances))，512是为单个页刷新保留的槽的总数。至少有2个双写文件。双写文件的最大数量是缓冲池实例的两倍。（缓冲池实例的数量由参数innodb_buffer_pool_instances控制）双写文件有以下格式：#ib_page_size_file_number.dblwr。例如，下面的双写文件是在一个InnoDB页大小为16KB，单个缓冲池的MySQL实例上创建： #ib_16384_0.dblwr #ib_16384_1.dblwr innodb_doublewrite_files参数用于高级性能调优。默认设定已经适用于大多数用户。

`innodb_doublewrite_pages`

innodb_doublewrite_pages参数（MySQL8.0.20引入）控制每个线程双写页的最大数量。如果这个值没有指定，innodb_doublewrite_pages设置为innodb_write_io_threads值。这个参数用于高级性能调优。默认值已经适用于大多数用户。

`innodb_doublewrite_batch_size`

innodb_doublewrite_batch_size参数（MySQL8.0.20引入）控制一批写入双写页的数量。这个参数用于高级性能调优。默认值已经适用于大多数用户。

复述展开

为什么需要双写缓冲区？

我们常见的服务器一般都是Linux操作系统，Linux文件系统页（OS Page）的大小默认是4KB。而MySQL的页（Page）大小默认是16KB。

可以使用如下命令查看MySQL的Page大小：

一般情况下，其余程序因为需要跟操作系统交互，它们的页（Page）都会大于等于操作系统的页大小，为整数倍。比如，Oracle的Page大小为8KB。

MySQL程序是跑在Linux操作系统上的，需要跟操作系统交互，所以MySQL中一页数据刷到磁盘，要写4个文件系统里的页。

需要注意的是，这个操作并非原子操作，比如操作系统写到第二个页的时候，Linux机器断电了，这时候就会出现问题了。造成”页数据损坏“。并且这种”页数据损坏“靠 redo日志是无法修复的。

重做日志中记录的是对页的物理操作，而不是页面的全量记录，而如果发生partial page write（部分页写入）问题时，出现问题的是未修改过的数据，此时重做日志(Redo Log)无能为力。写doublewrite buffer成功了，这个问题就不用担心了。

Doublewrite Buffer的出现就是为了解决上面的这种情况，虽然名字带了Buffer，但实际上Doublewrite Buffer是内存+磁盘的结构。

Doublewrite Buffer是一种特殊文件flush技术，带给InnoDB存储引擎的是数据页的可靠性。它的作用是，在把页写到数据文件之前，InnoDB先把它们写到一个叫doublewrite buffer（双写缓冲区）的共享表空间内，在写doublewrite buffer完成后，InnoDB才会把页写到数据文件的适当的位置。如果在写页的过程中发生意外崩溃，InnoDB在稍后的恢复过程中在doublewrite buffer中找到完好的page副本用于恢复。

【MySQL双写缓冲区(Doublewrite Buffer)-阿里云开发者社区 (aliyun.com)】

理解体会

最后我们总结下双写缓冲器的一些关键点：

Doublewrite 解决了什么问题？

为了解决部分页面写入问题(Partial Page Write)。

MySQL写入修改时刷新整个页面(默认16kb)，而不仅仅是刷新页面中已更改的记录。而系统的单次io，一般是512byte为单位的，在断电，OS crash(操作系统崩溃)情况下可能会丢失数据。

Doublewrite 是指哪两次写入？

写Doublewrite buffer，注意: Doublewrite buffer是磁盘不是内存。

写入数据文件。

写入顺序：先写doublewrite buffer,写成功后再写到数据文件。

Doublewrite buffer存储区位于什么地方？

在MySQL 8.0.20之前:位于InnoDB系统表空间中(ibdata文件)

从MySQL 8.0.20开始:位于doublewrite文件中,文件由innodb_doublewrite_dir和innodb_doublewrite_files配置确定

doublewrite由两部分组成，一部分是内存中的doublewritebuffer，大小为2MB，另一部分是物理磁盘上共享表空间中连续的128个页，即2个区（extent），大小同样为2MB。在对缓冲池的脏页进行刷新时，并不直接写磁盘，而是会通过memcpy函数将脏页先复制到内存中的doublewritebuffer，之后通过doublewritebuffer再分两次，每次1MB顺序地写入共享表空间的物理磁盘上，然后马上调用fsync函数，同步磁盘，避免缓冲写带来的问题。在这个过程中，因为doublewrite页是连续的，因此这个过程是顺序写的，开销并不是很大。在完成doublewrite页的写入后，再将doublewritebuffer中的页写入各个表空间文件中，此时的写入则是离散的。
引用自：姜承尧. MySQL技术内幕：InnoDB存储引擎(第2版) (数据库技术丛书) (Chinese Edition) (p. 106). 机械工业出版社. Kindle 版本.

innodb 什么时候将脏页写入Doublewrite buffer中?

由以下几个参数决定：

innodb_max_dirty_pages_pct_lwm:低位水平标记，达到该值将启动缓冲刷新,默认为10（百分比，脏页/缓冲池）

innodb_max_dirty_pages_pct: 脏页数量与缓冲池比例阈值，默认为90

如果开启自适应刷新（Adaptive Flushing）InnoDB根据重做日志生成的速度和当前的刷新率，使用自适应刷新算法来动态调整刷新率。

参考

MySQL双写缓冲区(Doublewrite Buffer)-阿里云开发者社区 (aliyun.com)

MySQL :: MySQL 5.7 Reference Manual :: 14.6.5 Doublewrite Buffer

MySQL :: MySQL 8.0 Reference Manual :: 15.6.4 Doublewrite Buffer

📌
